CM-25, CM-26CB, CM-35 y los interruptores totalmente activos de la serie CM-35N son controles de puerta resistentes que cumplen con la ley ADA. Las placas frontales rectangulares de 2" x 4-1/2") son de acero inoxidable, aluminio o latón macizo. El CM-25 está diseñado para montarse directamente en el marco de una puerta de metal o en una caja de superficie estrecha. Las series CM-35 y CM-35N cumplen con los nuevos requisitos de OBC para el tamaño de la placa de activación y están diseñadas para montarse en una caja de distribución única. Nota: Los interruptores de placa de empuje de las series CM-35 y CM-25 no están disponibles con contacto DPDT opcional.
Acabados arquitectónicos:
Los interruptores de la serie CM-25 con acabado arquitectónico solo están disponibles con /2 y /4 opciones gráficas. Los interruptores de la serie CM-35 con acabado arquitectónico solo están disponibles con las opciones gráficas /2 y /4 Los interruptores de la serie CM-26CB solo están disponibles con /1, / 2, gráficos /A2, /4 o /A4, en blanco. Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|
| CM-26CB/4 Narrow |
|
|
|

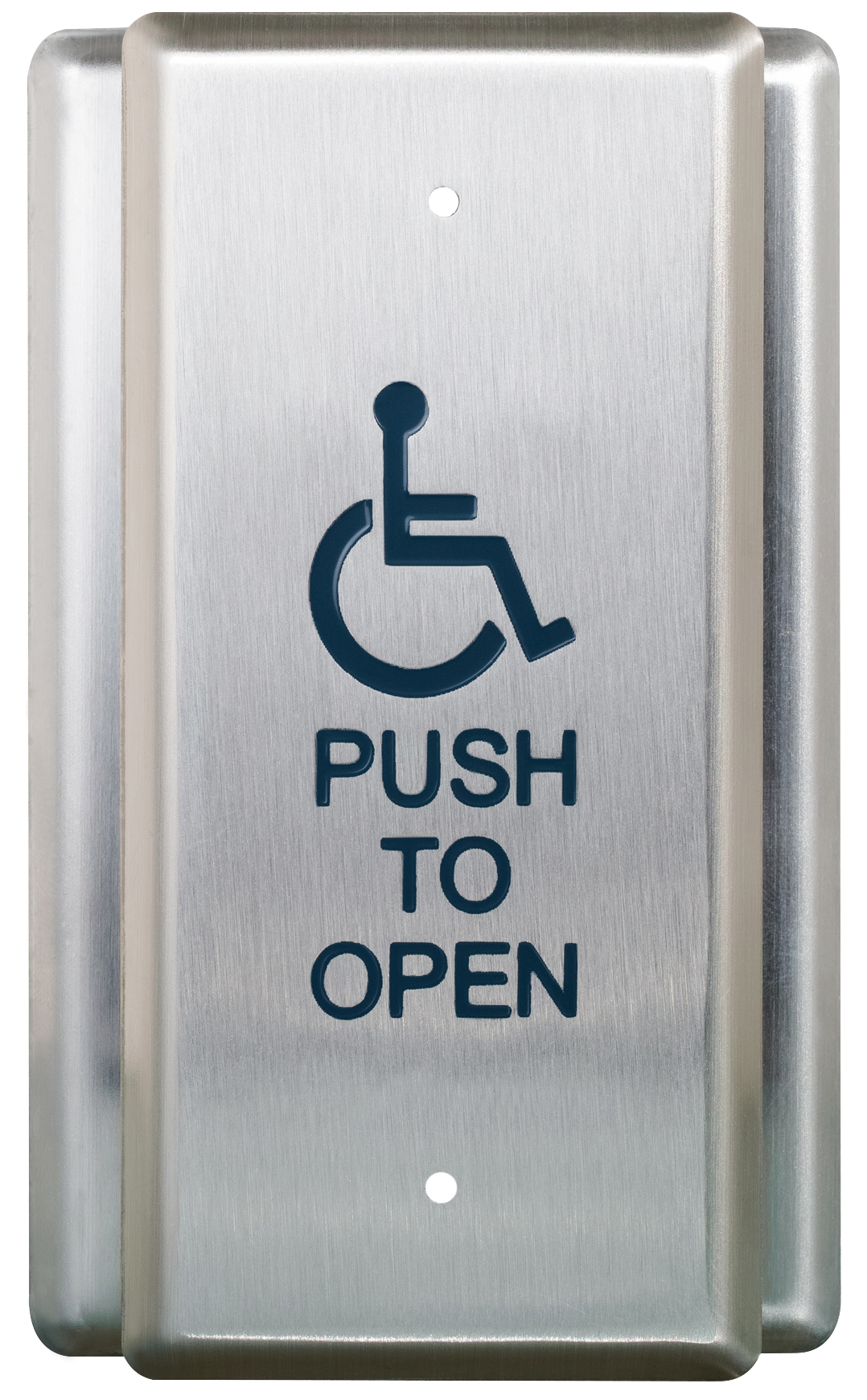

| CM-35/4 Single gang, OBC Compliant |
|
|
|

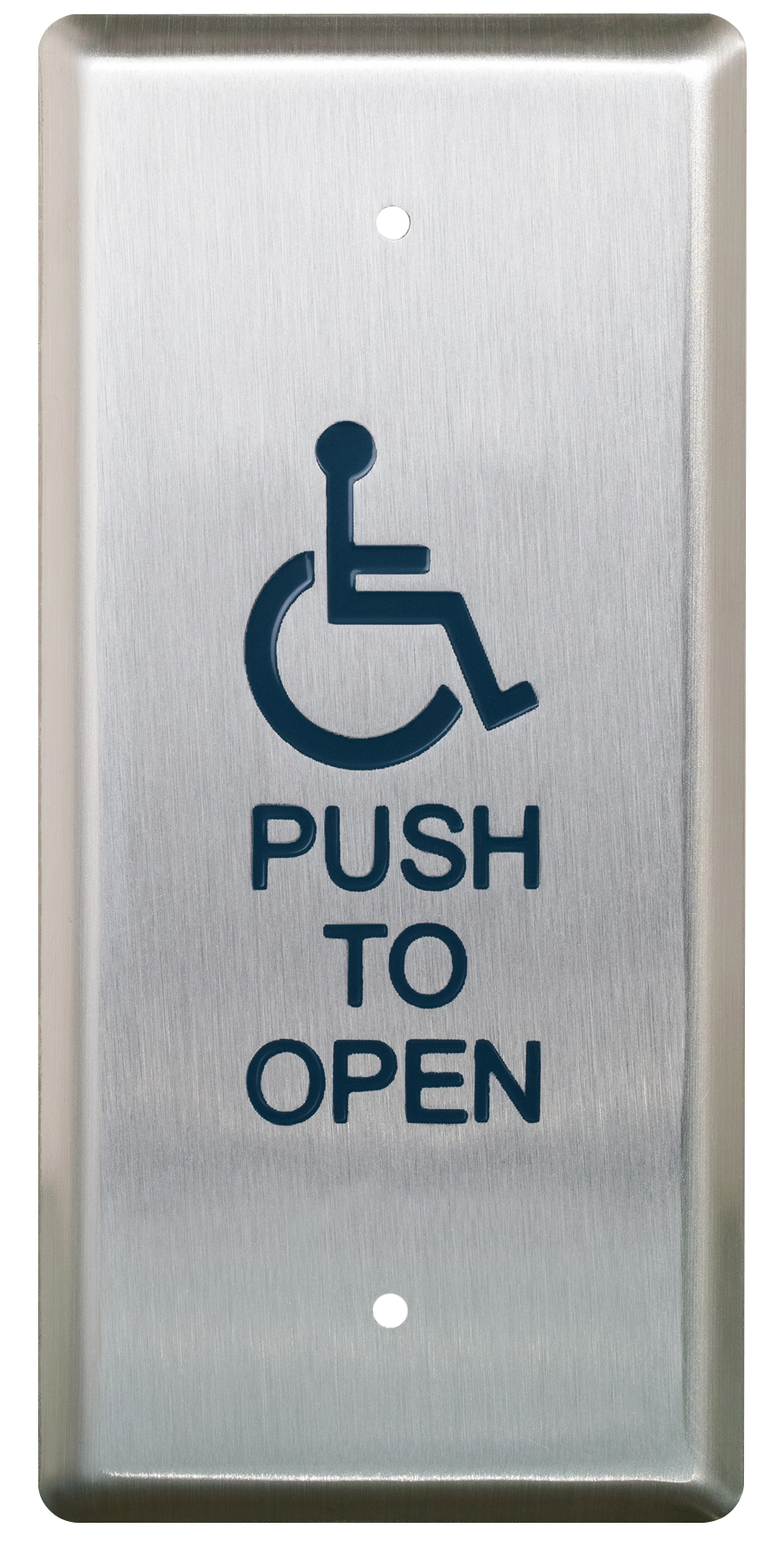

| CM-35N/4 Narrow, OBC Compliant |
|
|
|
| Blog Post | New Accessibility Symbol |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
|
|
|
|
CM-25, CM-26CB, CM-35 y los interruptores totalmente activos de la serie CM-35N son controles de puerta resistentes que cumplen con la ley ADA. Las placas frontales rectangulares de 2" x 4-1/2") son de acero inoxidable, aluminio o latón macizo. El CM-25 está diseñado para montarse directamente en el marco de una puerta de metal o en una caja de superficie estrecha. Las series CM-35 y CM-35N cumplen con los nuevos requisitos de OBC para el tamaño de la placa de activación y están diseñadas para montarse en una caja de distribución única. Nota: Los interruptores de placa de empuje de las series CM-35 y CM-25 no están disponibles con contacto DPDT opcional.
Acabados arquitectónicos:
Los interruptores de la serie CM-25 con acabado arquitectónico solo están disponibles con /2 y /4 opciones gráficas. Los interruptores de la serie CM-35 con acabado arquitectónico solo están disponibles con las opciones gráficas /2 y /4 Los interruptores de la serie CM-26CB solo están disponibles con /1, / 2, gráficos /A2, /4 o /A4, en blanco. |
|
Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|
|
|
| CM-26CB/4 Narrow |
|
|
|
|
| CM-35/4 Single gang, OBC Compliant |
|
|
|
|
| CM-35N/4 Narrow, OBC Compliant |
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
Placa de empuje
-
Fabricación en acero inoxidable duradero
-
La concepción todo activo exige una fuerza de accionamiento mínima
-
Responde a las exigencias de la ADA
CX-MDA
| Placa de empuje |
| Tipo de Contacto: |
N/O SPST
|
| Tipo de Interruptor: |
Momentáneo
|
| Capacidad de Contactos: |
3 A a 30 VCC
|
| |
| Rango de Temperatura: |
-40 °F a 140 °F (-40 °C a +60 °C)
|
| CX-MDA |
| Acabado estándar: |
US32 / C32D
|
| Dimensiones: |
|
CM-25,
CM-26CB:
|
CM-25 &erio; CM-26CB: 4-3/16" x 1-3/4" x 1-3/16"
(113 mm x 44 mm x 30 mm)
CM-35: 4-1/2" x 2-3/4" x 1-3/16"
(114 mm x 70 mm x 30 mm)
|
| |
| |
| Transmisores de conmutación |
| Rango de operación ajustable: |
|
CM-35:
|
Mano mín. 2" (51 mm), espejo máx. 18" (45 mm)
|
| |
| |
|
|
|
Jamba estrecha
click to expand section
|
|
Net Cost
|
|
 |
CM-25 |

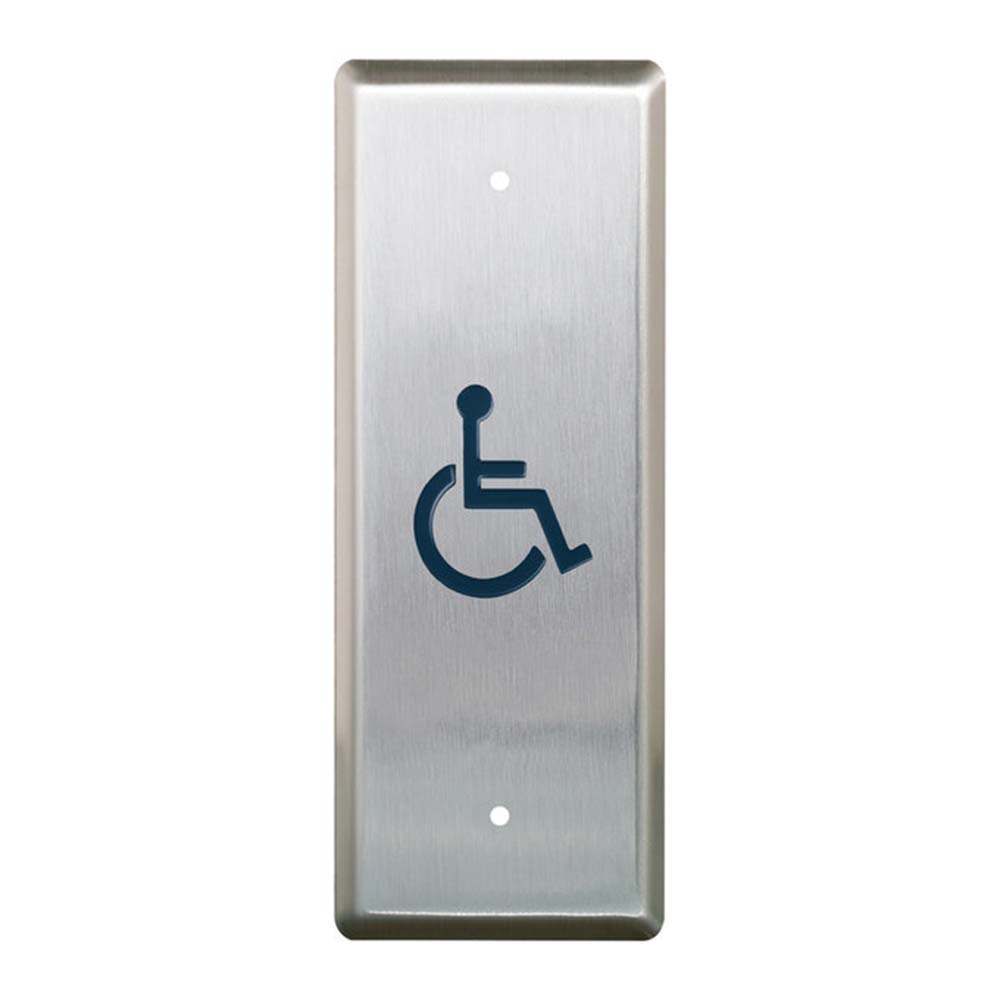

Interruptor estrecho de placa de presión, montaje vertical 4-1/2" x 1-3/4" (114 mm x 44 mm)
EDI DATA, APPROVALS
|
|
Interruptor estrecho de placa de presión, montaje vertical 4-1/2" x 1-3/4" (114 mm x 44 mm)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
Country of Origin: CA
|
|
|
CM-25H |

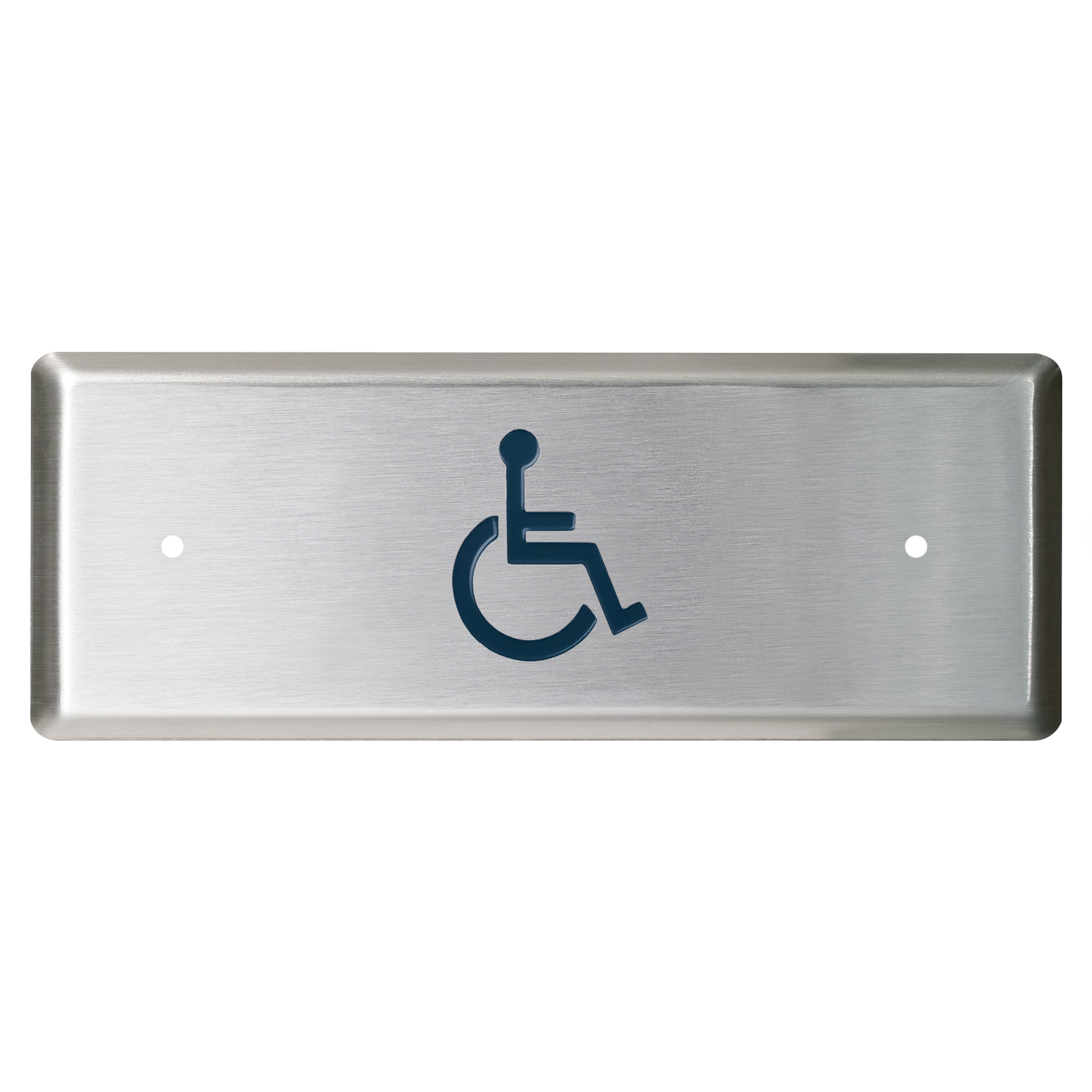

Interruptor de placa de empuje estrecho de 1-3/4" x 4-1/2" (44 mm x 114 mm), montaje horizontal. /2 Gráfico de silla de ruedas, azul. Todas las demás opciones gráficas solo en negro.
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje estrecho de 1-3/4" x 4-1/2" (44 mm x 114 mm), montaje horizontal. /2 Gráfico de silla de ruedas, azul. Todas las demás opciones gráficas solo en negro.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 0.36"L x 3.50"W x 6.00"H
Weight: 2.25lbs.
Country of Origin: CA
|
| |
|
Azul para Jamba Estrecha
click to expand section
|
|
Net Cost
|
|
|
CM-26CB |

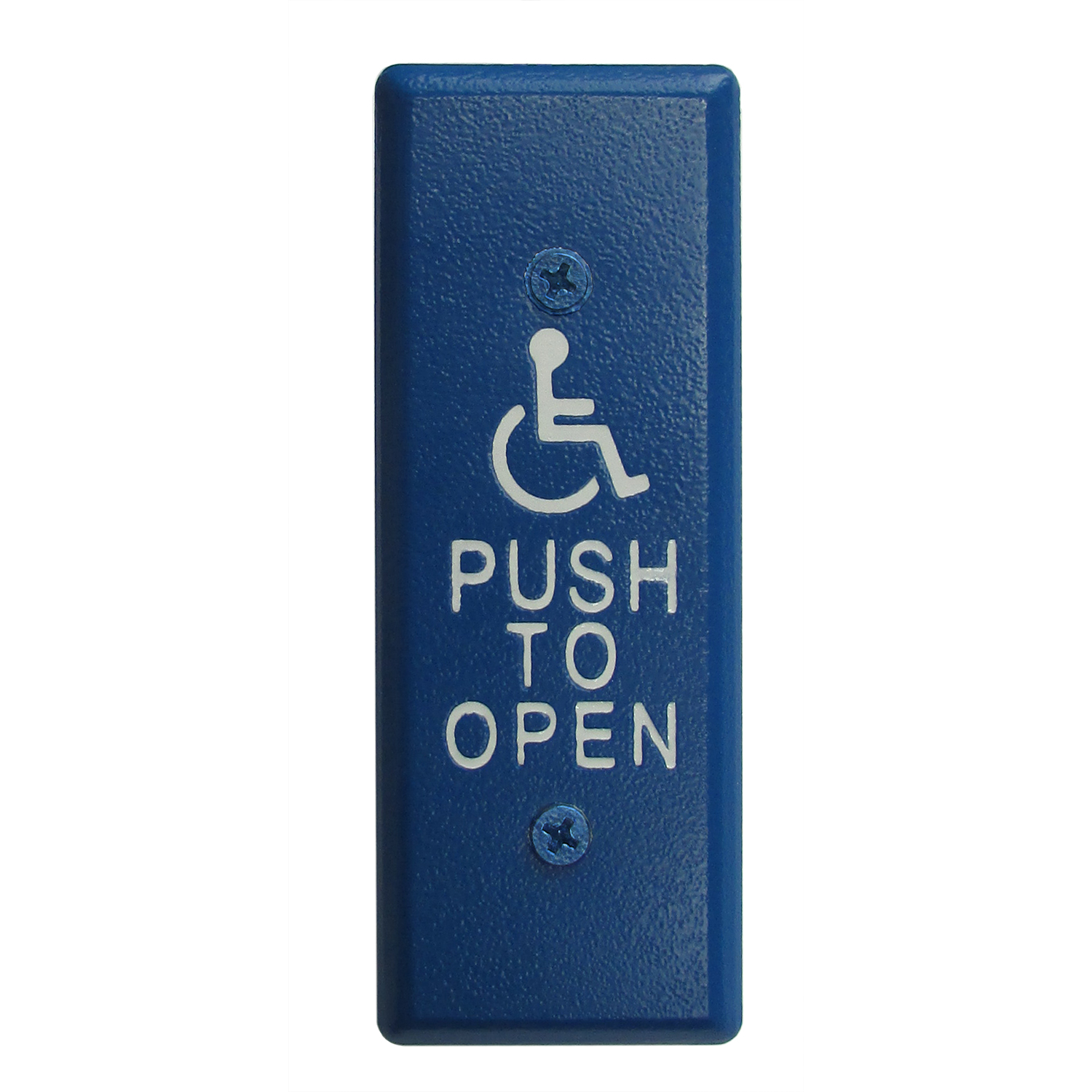

Interruptor de placa de empuje azul angosto, gráficos blancos, tornillos expuestos. 4-1/2" x 1-3/4" (114 mm x 44 mm) Opciones gráficas: '/2' (silla de ruedas), '/4' (silla de ruedas y empujar para abrir) y '/A4' (silla de ruedas activa y Pulsar para abrir) solamente. Sin acabados opcionales.
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje azul angosto, gráficos blancos, tornillos expuestos. 4-1/2" x 1-3/4" (114 mm x 44 mm) Opciones gráficas: '/2' (silla de ruedas), '/4' (silla de ruedas y empujar para abrir) y '/A4' (silla de ruedas activa y Pulsar para abrir) solamente. Sin acabados opcionales.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.25"H
Weight: 0.36lbs.
Country of Origin: CA
|
| |
|
Estrecha, Compatible con OBC
click to expand section
|
|
Net Cost
|
|
|
CM-35 |
4-1/2" x 2" (114 mm x 50,80 mm) Interruptor de placa de presión sencilla, montaje vertical
EDI DATA, APPROVALS
|
|
4-1/2" x 2" (114 mm x 50,80 mm) Interruptor de placa de presión sencilla, montaje vertical
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
Country of Origin: CA
|
|
|
CM-35N |
Placa frontal sencilla de 4-1/2 "x 2" (114 mm x 50,8 mm) con placa trasera para montaje en jamba.
EDI DATA, APPROVALS
|
|
Placa frontal sencilla de 4-1/2 "x 2" (114 mm x 50,8 mm) con placa trasera para montaje en jamba.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.5"H
Weight: 0.36lbs.
Country of Origin: CA
|
| |
|
Modelo
click to expand section
|
Descripción |
|
|
Net Cost
|
|
|
|
CM-25HK |
1-3/4" de ancho, interruptor de placa de empuje estrecho, montaje horizontal, acabado de acero inoxidable con cepillo Agregue el sufijo 'F' al número de modelo para el idioma francés
EDI DATA, APPROVALS
|
|
1-3/4" de ancho, interruptor de placa de empuje estrecho, montaje horizontal, acabado de acero inoxidable con cepillo Agregue el sufijo 'F' al número de modelo para el idioma francés
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight:
Country of Origin: CA
|
|
|
CM-25K |
1-3/4" de ancho, interruptor de placa de empuje estrecho, montaje vertical, acabado de acero inoxidable con cepillo Agregue el sufijo 'F' al número de modelo para el idioma francés
EDI DATA, APPROVALS
|
|
1-3/4" de ancho, interruptor de placa de empuje estrecho, montaje vertical, acabado de acero inoxidable con cepillo Agregue el sufijo 'F' al número de modelo para el idioma francés
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.25"H
Weight: 0.36lbs.
Country of Origin: CA
|
|
|
|
CM-26CBK |
1-3/4" de ancho, interruptor de placa de empuje estrecho, azul con gráficos blancos, tornillos expuestos. Opciones gráficas: '/2', '/4', '/A4' solamente. No hay acabados opcionales. para cualquier interruptor de llave o pulsador de descarga de banda única de Camden
EDI DATA, APPROVALS
|
|
1-3/4" de ancho, interruptor de placa de empuje estrecho, azul con gráficos blancos, tornillos expuestos. Opciones gráficas: '/2', '/4', '/A4' solamente. No hay acabados opcionales. para cualquier interruptor de llave o pulsador de descarga de banda única de Camden
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight:
Country of Origin: CA
|
|
|
CM-35K |
Interruptor de placa de empuje estrecha de 2" de ancho, placa trasera de un solo grupo, acabado de acero inoxidable cepillado Agregue el sufijo 'F' al número de modelo para el idioma francés
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje estrecha de 2" de ancho, placa trasera de un solo grupo, acabado de acero inoxidable cepillado Agregue el sufijo 'F' al número de modelo para el idioma francés
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 5"L x 4"W x 3"H
Weight: 0.85lbs.
Country of Origin: CA
|
|
|
|
CM-35NK |
Interruptor de placa de empuje estrecha de 2" de ancho, montaje vertical, acabado de acero inoxidable cepillado
Cumple con el código de construcción de la ciudad de Chicago
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje estrecha de 2" de ancho, montaje vertical, acabado de acero inoxidable cepillado
Cumple con el código de construcción de la ciudad de Chicago
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6"W x 2.5"H
Weight: .36lbs.
Country of Origin: CA
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
|
CM-xxx/1 |
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
|
|
|
|
CM-xxx/2 |
Símbolo 'SILLA DE RUEDAS', gráfico azul Agregar /2 al modelo #
|
Símbolo 'SILLA DE RUEDAS', gráfico azul Agregar /2 al modelo #
|
|
|
|
|
CM-xxx/A2 |
Símbolo 'SILLA DE RUEDAS ACTIVA', azul
|
Símbolo 'SILLA DE RUEDAS ACTIVA', azul
|
|
|
|
|
CM-xxx/2AL |
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /2AL al modelo #
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /2AL al modelo #
|
|
|
|
|
CM-xxx/2AR |
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /2AR al modelo #
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /2AR al modelo #
|
|
|
|
|
CM-xxx/3 |
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
|
|
|
|
CM-xxx/3F |
'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /3F al modelo #
|
'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /3F al modelo #
|
|
|
|
|
CM-xxx/4 |
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
|
|
|
|
CM-xxx/4AL |
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /4AL al modelo #
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /4AL al modelo #
|
|
|
|
|
CM-xxx/4AR |
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /4AR al modelo #
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /4AR al modelo #
|
|
|
|
|
CM-xxx/A4 |
Símbolo 'SILLA DE RUEDAS ACTIVA' y texto 'Push to Open', azul
|
Símbolo 'SILLA DE RUEDAS ACTIVA' y texto 'Push to Open', azul
|
|
|
|
|
CM-xxx/4F |
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR' Gráficos azules CM-25, gráficos negros CM-35, agregue /4F al modelo #
|
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR' Gráficos azules CM-25, gráficos negros CM-35, agregue /4F al modelo #
|
|
|
|
|
CM-xxx/8 |
'PULSAR PARA BLOQUEAR', texto negro Agregar /8 al modelo #
|
'PULSAR PARA BLOQUEAR', texto negro Agregar /8 al modelo #
|
|
|
|
|
CM-xxx/8B |
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo Agregar /8B al modelo #
|
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo Agregar /8B al modelo #
|
|
|
| Acabados arquitecturales |
|
Net Cost |
|
|
CM-xxx-SB |
Agregue 'SB' al n.º de producto para un acabado de latón satinado (US4 / 606). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'SB' al n.º de producto para un acabado de latón satinado (US4 / 606). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
|
|
CM-xxx-OB |
Agregue 'OB' al n.º de producto para un acabado de bronce frotado con aceite (US10B / 613). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'OB' al n.º de producto para un acabado de bronce frotado con aceite (US10B / 613). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
|
|
CM-xxx-PB |
Agregue 'PB' al n.º de producto para latón pulido (US3 / 605). Opciones gráficas limitadas, serie CM-25: /1 en blanco, /2 (silla de ruedas), /3 texto Push to Open) /4 (silla de ruedas con texto Push to Open). Serie CM-35: solo /4 (silla de ruedas con
|
Agregue 'PB' al n.º de producto para latón pulido (US3 / 605). Opciones gráficas limitadas, serie CM-25: /1 en blanco, /2 (silla de ruedas), /3 texto Push to Open) /4 (silla de ruedas con texto Push to Open). Serie CM-35: solo /4 (silla de ruedas con
|
|
|
|
|
CM-xxx-AB |
Agregue 'AB' al n.° de producto para un acabado de latón antiguo (US5/609). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'AB' al n.° de producto para un acabado de latón antiguo (US5/609). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
| Opciones Impermeables |
|
Net Cost |
|
|
|
CM-xxx-WT |
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
|
|
|
|
RF Lazerpoint
¡Esta serie de productos está diseñada para ser usada con el sistema inalámbrico más confiable y fácil de instalar de la industria!
|
|
|
