CM-2000
Interruptor de llave estrecha
Aluminio fundido |
CM-2000
Interruptor de llave estrecha
Aluminio fundido
|
|
Los interruptores de llave resistentes al vandalismo de Camden cuentan con una placa frontal de 1/4" de grosor, con placa frontal de una sola pieza y diseño de soporte de interruptor. Se pueden montar interruptores de 1 o 2 contactos. Los interruptores de llave de Camden ofrecen la gama más amplia de configuraciones de interruptores de stock en la industria. Aceptan prácticamente cualquier cilindro de embutir y leva de 1" - 1-1/4" (se venden por separado).
Nota: El cilindro de embutir se vende por separado. Desplácese hacia abajo y haga clic para obtener más opciones/acabados para obtener la lista completa de cilindros.
|
|
|
| CM-1100: Interruptor de llave - Placa frontal de aluminio fundido, con cilindro opcional y LED |
|
|
|
| CM-CPC1 Cubierta empotrada resistente a la intemperie y al vandalismo disponible para este producto |
|
CM-2000
Interruptor de llave estrecha
Aluminio fundido |
CM-2000
Interruptor de llave estrecha
Aluminio fundido
|
Los interruptores de llave resistentes al vandalismo de Camden cuentan con una placa frontal de 1/4" de grosor, con placa frontal de una sola pieza y diseño de soporte de interruptor. Se pueden montar interruptores de 1 o 2 contactos. Los interruptores de llave de Camden ofrecen la gama más amplia de configuraciones de interruptores de stock en la industria. Aceptan prácticamente cualquier cilindro de embutir y leva de 1" - 1-1/4" (se venden por separado).
Nota: El cilindro de embutir se vende por separado. Desplácese hacia abajo y haga clic para obtener más opciones/acabados para obtener la lista completa de cilindros. |
|
|
|
|
|
|
| CM-1100: Interruptor de llave - Placa frontal de aluminio fundido, con cilindro opcional y LED |
|
|
|
|
| CM-CPC1 Cubierta empotrada resistente a la intemperie y al vandalismo disponible para este producto |
|
| Funciones |
|
Características técnicas |
|
Recursos |
|
|
-
Aplicaciones de descarga en interiores o exteriores
-
Acepta cilindros de mortaja estándar ( 1" - 1-1/4" )
-
Estilo montante: solo 1-3 / 4 "de ancho.
-
Placa de aluminio de 1/4" de espesor de alta resistencia.
-
Construcción de fundición a presión de 1 pieza.
-
Los localizadores evitan que el cilindro gire.
-
El cilindro se asienta al ras de la placa frontal.
-
Se proporcionan tornillos y destornillador a prueba de manipulaciones.
-
No se requiere tornillo de fijación.
-
Provisión para 2 interruptores internos.
-
Funda protectora termorretráctil sobre los contactos.
| Calificación de contacto: |
6 A @ 30 VDC
|
| Vida útil del interruptor: |
100.000 ciclos
|
| Rango de temperatura: |
De 0 °C a +85 °C (de 32 °F a 85 °F)
|
| Acabado estándar: |
Aluminio cepillado
|
| Dimensiones: |
|
Single Gang Faceplate:
|
4-1/2" x 2-3/4" x 1-1/2"
(114 mm x 70 mm x 42 mm)
|
|
Narrow Faceplate:
|
4-1/2" x 1-3/4" x 1-1/2"
(114 mm x 44 m x 42 mm)
|
| |
|
Manuales de instalación
|
| CM-1100-2000 Manual_R2 |
pdf |
0.63 |
DESCARGAR
ABRIR
|
|
Hojas de especificaciones
|
| Hoja de especificaciones de las series CM-1100 y CM-2000 |
pdf |
0.62 |
DESCARGAR
ABRIR
|
|
Guías de referencias cruzadas
|
| Referencia clave Switch_Cross |
pdf |
0.15 |
DESCARGAR
ABRIR
|
|
high_resolution_images
|

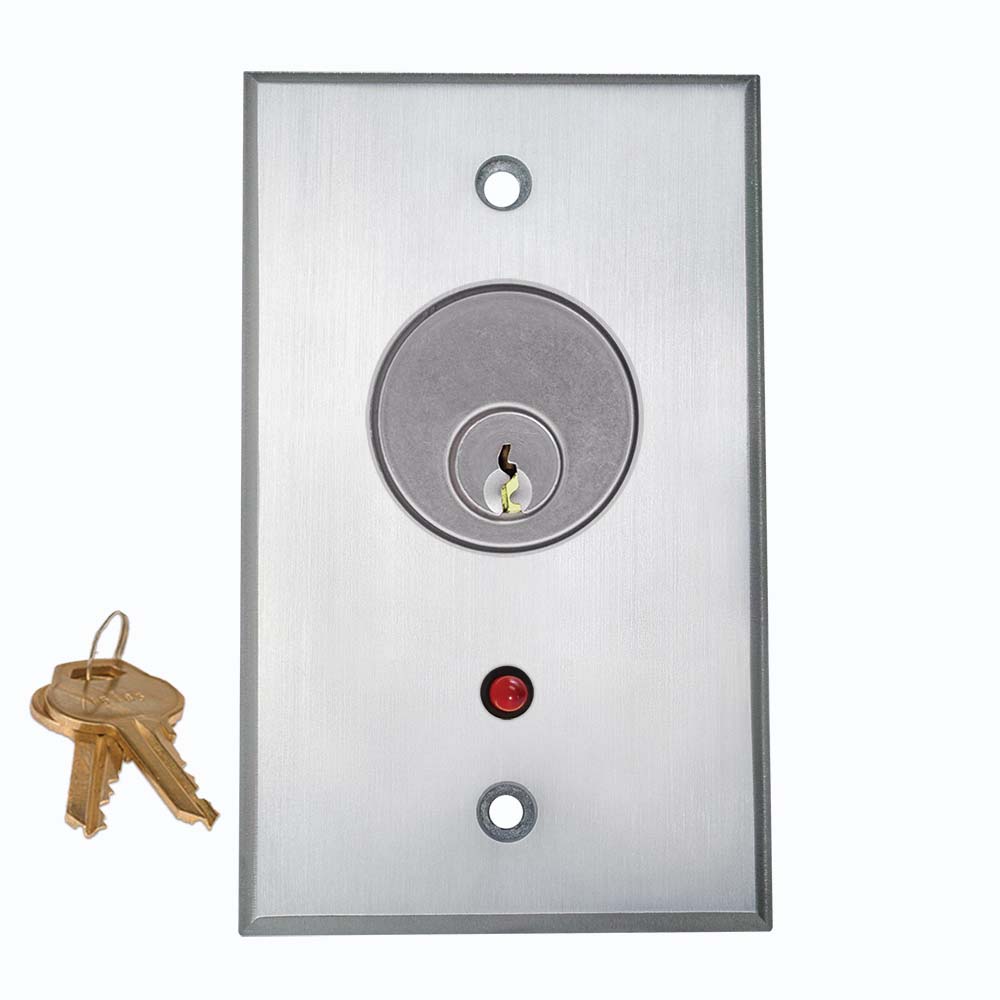

| CM-1190-7012-60KA |
jpeg |
0.05 |
DESCARGAR
ABRIR
|

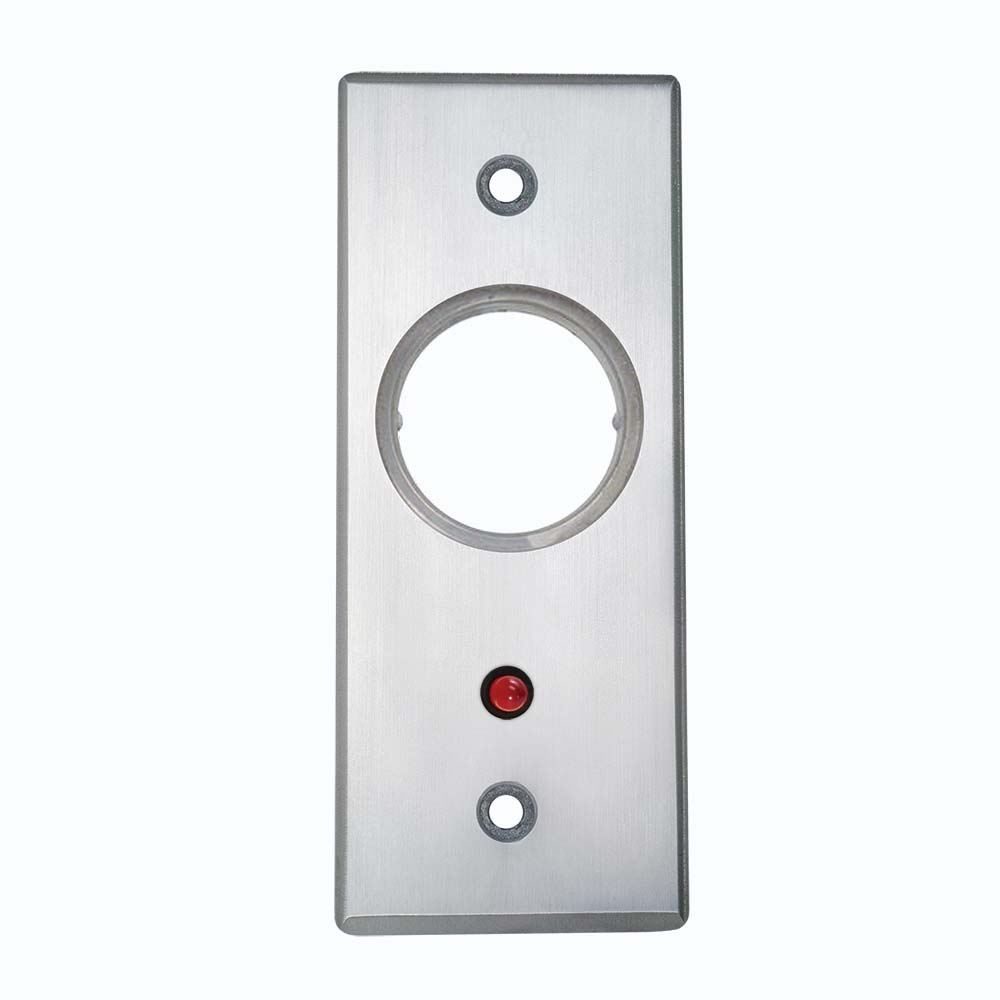

| CM-2010-7012 |
jpeg |
0.03 |
DESCARGAR
ABRIR
|
|
|
Modelos
|
|
Haga clic para seleccionar las opciones de configuración para personalizar el modelo de conmutador
|
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
| SELECCIONAR MODELO |
 |
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
| SELECCIONAR MODELO |
|
|
|
|
Placa frontal de un solo grupo
 Haga clic para expandir la sección
|
|
Costo neto
|
|
 |
CM-1100 |
Interruptor de llave, SPST momentáneo N/O
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST momentáneo N/O
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.47lbs.
UPC: 670454120618
País de origen: CA
|
|
|
CM-1105 |
Interruptor de llave, SPST momentáneo N/C
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST momentáneo N/C
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120779
País de origen: CA
|
|
|
|
CM-1110 |
Interruptor de llave, SPST mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120793
País de origen: CA
|
|
|
|
CM-1120 |
Interruptor de llave, SPDT N/O y N/C momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT N/O y N/C momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120809
País de origen: CA
|
|
|
|
CM-1130 |
Interruptor de llave, SPDT N/O y N/C mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT N/O y N/C mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120830
País de origen: CA
|
|
|
|
CM-1150 |
Interruptor de llave (2) SPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave (2) SPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.51lbs.
UPC: 670454120892
País de origen: CA
|
|
|
CM-1160 |
Interruptor de llave (2) SPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave (2) SPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.51lbs.
UPC: 670454120908
País de origen: CA
|
|
|
|
CM-1170 |
Interruptor de llave, SPDT (1) momentáneo y (1) mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT (1) momentáneo y (1) mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120915
País de origen: CA
|
|
|
|
CM-1180 |
Interruptor de llave, DPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, DPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120939
País de origen: CA
|
|
|
|
CM-1182 |
Interruptor de llave, (2) DPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) DPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454196583
País de origen: CA
|
|
|
|
CM-1190 |
Interruptor de llave, DPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, DPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454120960
País de origen: CA
|
|
|
|
CM-1192 |
Interruptor de llave, (2) DPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) DPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.49lbs.
UPC: 670454186522
País de origen: CA
|
| |
|
Placa frontal estrecha
Haga clic para expandir la sección
|
|
Costo neto
|
|
|
CM-2000 |
Interruptor de llave, SPST momentáneo, N/O
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST momentáneo, N/O
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454121677
País de origen: CA
|
|
|
|
CM-2005 |
Interruptor de llave, SPST momentáneo, N/C
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST momentáneo, N/C
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454121882
País de origen: CA
|
|
|
|
CM-2010 |
Interruptor de llave, SPST mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPST mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454121974
País de origen: CA
|
|
|
|
CM-2020 |
Interruptor de llave, SPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454121981
País de origen: CA
|
|
|
|
CM-2030 |
Interruptor de llave, SPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454122018
País de origen: CA
|
|
|
|
CM-2050 |
Interruptor de llave, (2) SPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) SPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.41lbs.
UPC: 670454122032
País de origen: CA
|
|
|
|
CM-2060 |
Interruptor de llave, (2) SPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) SPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.41lbs.
UPC: 670454122049
País de origen: CA
|
|
|
|
CM-2070 |
Interruptor de llave, SPDT (1) momentáneo y (1) mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, SPDT (1) momentáneo y (1) mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454122056
País de origen: CA
|
|
|
|
CM-2080 |
Interruptor de llave, DPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, DPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454122063
País de origen: CA
|
|
|
|
CM-2082 |
Interruptor de llave, (2) DPDT momentáneo
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) DPDT momentáneo
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454194725
País de origen: CA
|
|
|
|
CM-2090 |
Interruptor de llave, DPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, DPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454122087
País de origen: CA
|
|
|
|
CM-2092 |
Interruptor de llave, (2) DPDT mantenido
Datos EDI, Aprobaciones
|
|
Interruptor de llave, (2) DPDT mantenido
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: 2.5"L x 3.25"W x 5.75"H
Peso: 0.39lbs.
UPC: 670454187451
País de origen: CA
|
| |
|
Contactos de servicio pesado (se venden por separado)
Haga clic para expandir la sección
|
|
Costo neto
|
|
Interruptor de contacto momentáneo SPST, N/A, 15 A @ 30 VDC
Datos EDI, Aprobaciones
|
|
Interruptor de contacto momentáneo SPST, N/A, 15 A @ 30 VDC
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670456204088
País de origen: CA
|
|
|
Interruptor de contacto mantenido SPST, 15 A @ 30 VDC
Datos EDI, Aprobaciones
|
|
Interruptor de contacto mantenido SPST, 15 A @ 30 VDC
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670456204118
País de origen: CA
|
| |
|
Cilindros de embutir (se venden por separado)
Haga clic para expandir la sección
|
|
Costo neto
|
|
Cilindro de embutir de 1-1/8 pulgadas, latón macizo, acabado cromado, con llave igual (Llave igual por lote. Consulte el número de lote en el costado del paquete para confirmar que varios cilindros tienen llaves iguales)
Datos EDI, Aprobaciones
|
|
Cilindro de embutir de 1-1/8 pulgadas, latón macizo, acabado cromado, con llave igual (Llave igual por lote. Consulte el número de lote en el costado del paquete para confirmar que varios cilindros tienen llaves iguales)
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670454120243
País de origen: CN
|
|
Cilindro de embutir de 1 1/8 pulgadas, latón macizo, acabado cromado, con llave diferente
Datos EDI, Aprobaciones
|
|
Cilindro de embutir de 1 1/8 pulgadas, latón macizo, acabado cromado, con llave diferente
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670454120250
País de origen: CN
|
|
Carcasa del cilindro de embutir para el núcleo IC estilo Best(tm)
Datos EDI, Aprobaciones
|
|
Carcasa del cilindro de embutir para el núcleo IC estilo Best(tm)
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670454156280
País de origen: US
|
|
Núcleo IC de estilo Best(tm), con diferentes claves
Datos EDI, Aprobaciones
|
|
Núcleo IC de estilo Best(tm), con diferentes claves
|
Datos EDI, Aprobaciones
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso:
UPC: 670454157966
País de origen: US
|
| |
|
|
Opciones & Acabados
|
|
|
Haga clic para expandir la sección
|
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
| SELECCIONAR OPCIONES |
|
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
|
SELECCIONAR OPCIONES
|
|
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
| SELECCIONE EL MODELO ANTERIOR |
 |
|
|
|
|
HERRAMIENTA DE SELECCIÓN DE PRODUCTOS
|
| SELECCIONAR OPCIONES |
|
|
|
|
 |
| OPCIONES DE CONTACTO DE SERVICIO PESADO |
 |
| CILINDROS DE EMBUTIR |
 |
| OPCIONES DE PLACA FRONTAL |
 |
| OPCIONES DE LED |
|
| Opciones de contacto de servicio pesado |
|
Costo neto |
|
|
-1000/31 |
Interruptor de contacto momentáneo SPST, N/A, 15 A @ 30 VDC
|
Interruptor de contacto momentáneo SPST, N/A, 15 A @ 30 VDC
|
|
|
|
|
|
-1000/37 |
Interruptor de contacto mantenido SPST, 15 A @ 30 VDC
|
Interruptor de contacto mantenido SPST, 15 A @ 30 VDC
|
|
|
| Opciones de cilindros de embutir |
|
Costo neto |
|
|
-60KA |
Cilindro de embutir de 1-1/8 pulgadas, latón macizo, acabado cromado, con llave igual (Llave igual por lote. Consulte el número de lote en el costado del paquete para confirmar que varios cilindros tienen llaves iguales)
|
Cilindro de embutir de 1-1/8 pulgadas, latón macizo, acabado cromado, con llave igual (Llave igual por lote. Consulte el número de lote en el costado del paquete para confirmar que varios cilindros tienen llaves iguales)
|
|
|
|
|
-60KD |
Cilindro de embutir montado en interruptor de llave, latón macizo de 1-1/8", acabado cromado, llave diferente
|
Cilindro de embutir montado en interruptor de llave, latón macizo de 1-1/8", acabado cromado, llave diferente
|
|
|
|
|
-307 |
Carcasa de cilindro de embutir para núcleo IC estilo Best(tm), montado en un interruptor de llave
|
Carcasa de cilindro de embutir para núcleo IC estilo Best(tm), montado en un interruptor de llave
|
|
|
|
|
-309 |
Carcasa del cilindro de embutir y núcleo IC Best(tm), con llave diferente, montado en un interruptor de llave
|
Carcasa del cilindro de embutir y núcleo IC Best(tm), con llave diferente, montado en un interruptor de llave
|
|
|
| Acabados de la placa frontal |
|
Costo neto |
|
|
|
CM-xxx-BZ |
Acabado Bronce oscuro (Duranótico) (BHMA 710 / 313AN)
|
Acabado Bronce oscuro (Duranótico) (BHMA 710 / 313AN)
|
|
|
| Opciones de LED |
|
Costo neto |
|
|
-7012 |
LED rojo de 12 V montado en la placa frontal
|
LED rojo de 12 V montado en la placa frontal
|
|
|
|
|
|
-70122 |
(2) LED rojo de 12 V montado en la placa frontal
|
(2) LED rojo de 12 V montado en la placa frontal
|
|
|
|
|
|
-7024 |
LED rojo de 24 V montado en la placa frontal
|
LED rojo de 24 V montado en la placa frontal
|
|
|
|
|
|
-70242 |
(2) LED rojo de 24 V montado en la placa frontal
|
(2) LED rojo de 24 V montado en la placa frontal
|
|
|
|
|
|
-7112 |
LED verde de 12 V montado en la placa frontal
|
LED verde de 12 V montado en la placa frontal
|
|
|
|
|
|
-71122 |
(2) LED verde de 12 V montado en la placa frontal
|
(2) LED verde de 12 V montado en la placa frontal
|
|
|
|
|
|
-7124 |
LED verde de 24 V montado en la placa frontal
|
LED verde de 24 V montado en la placa frontal
|
|
|
|
|
|
-71242 |
(2) LED verde de 24 V montado en la placa frontal
|
(2) LED verde de 24 V montado en la placa frontal
|
|
|
|
|
|
-7212 |
LED rojos y verdes de 12 V montados en la placa frontal
|
LED rojos y verdes de 12 V montados en la placa frontal
|
|
|
|
|
|
-72122 |
(2) LED rojos y verdes de 12 V montados en la placa frontal
|
(2) LED rojos y verdes de 12 V montados en la placa frontal
|
|
|
|
|
|
-7224 |
LED rojos y verdes de 24 V montados en la placa frontal
|
LED rojos y verdes de 24 V montados en la placa frontal
|
|
|
|
|
|
-72242 |
(2) LED rojos y verdes de 24 V montados en la placa frontal
|
(2) LED rojos y verdes de 24 V montados en la placa frontal
|
|
|
|
|
|
-7412 |
LED ámbar de 12 V montado en la placa frontal
|
LED ámbar de 12 V montado en la placa frontal
|
|
|
|
|
|
-74122 |
(2) LED ámbar de 12 V montado en la placa frontal
|
(2) LED ámbar de 12 V montado en la placa frontal
|
|
|
|
|
|
-7424 |
LED ámbar de 24 V montado en la placa frontal
|
LED ámbar de 24 V montado en la placa frontal
|
|
|
|
|
|
-74242 |
(2) LED ámbar de 24 V (3 hilos) montado en la placa frontal
|
(2) LED ámbar de 24 V (3 hilos) montado en la placa frontal
|
|
|
|
|
|
-7612 |
LED bicolor de 12 V (3 hilos) montado en la placa frontal
|
LED bicolor de 12 V (3 hilos) montado en la placa frontal
|
|
|
|
|
|
-76122 |
(2) LED bicolor de 12 V (3 hilos) montado en la placa frontal
|
(2) LED bicolor de 12 V (3 hilos) montado en la placa frontal
|
|
|
|
|
|
-7624 |
LED bicolor de 24 V (3 hilos) montado en la placa frontal
|
LED bicolor de 24 V (3 hilos) montado en la placa frontal
|
|
|
|
|
|
-76242 |
(2) LED bicolor de 24 V (3 hilos) montado en la placa frontal
|
(2) LED bicolor de 24 V (3 hilos) montado en la placa frontal
|
|
|
|
|
|
|
Pesos y dimensiones del embalaje:
|
|
|
Compatible Mounting Boxes
|
|
|
Haga clic para expandir la sección
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Cajas de montaje y accesorios: Pandilla única |
|
Costo neto |
|
CM-34BL
Caja de superficie, profundidad estándar. Doble pared CM-1100
|
Caja de superficie, profundidad estándar. Doble pared CM-1100
|
|
|
|
CM-34AL
Caja de superficie, profundidad estándar, entrada de conducto roscado. Aluminio fundido de alta resistencia CM-1100
|
Caja de superficie, profundidad estándar, entrada de conducto roscado. Aluminio fundido de alta resistencia CM-1100
|
|
|
|
CM-CPC1
Cubierta de elevación transparente resistente al vandalismo y a la intemperie CM-1100
|
Cubierta de elevación transparente resistente al vandalismo y a la intemperie CM-1100
|
|
|
| Cajas de montaje y accesorios: Estrecho/Jamba |
|
Costo neto |
|
CM-23D
Surface Box, Deep - Para conexión inalámbrica. CM-2000
|
Surface Box, Deep - Para conexión inalámbrica. CM-2000
|
|
|
|
|
|
